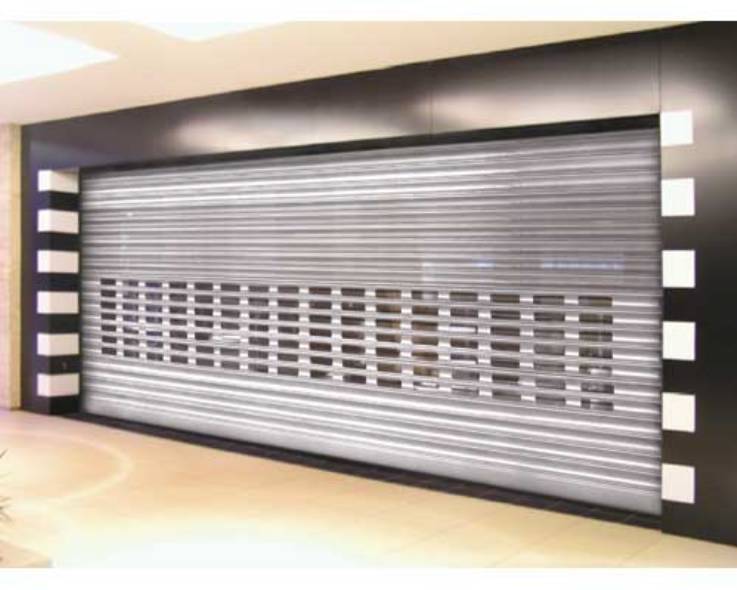

Рулонные ворота из стального профиля
Область применения рулонных стальных ворот:
~ проемы шириной до 8 м;
~ проемы, требующие повышенной прочности;
~ промышленные объекты с высокой интенсивностью использования.
~ проемы шириной до 8 м;
~ проемы, требующие повышенной прочности;
~ промышленные объекты с высокой интенсивностью использования.

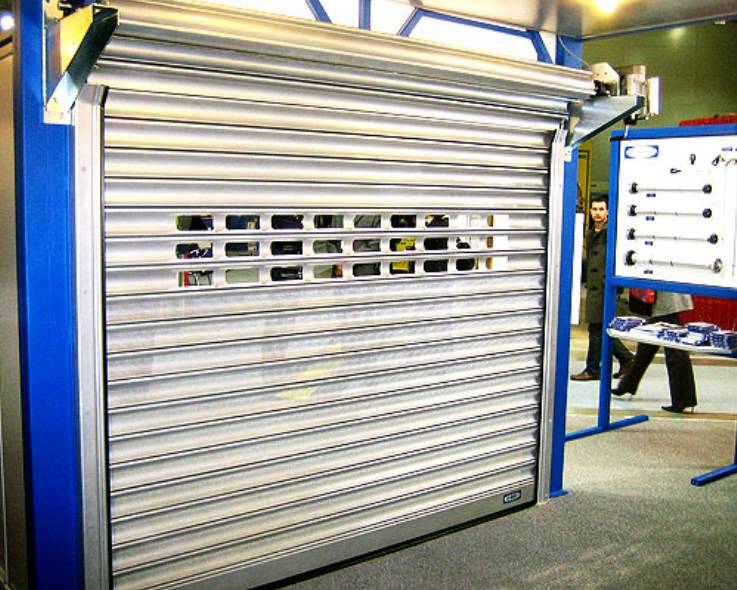

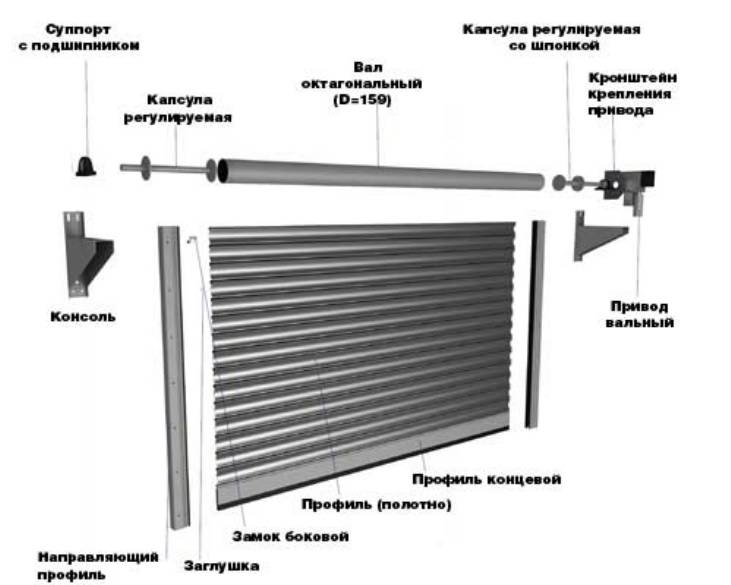

Рулонные ворота представляют собой роллетное полотно, собираемое из стальных профилей шириной 117мм, толщина стальной ленты 1мм. Вал размещается на стальных консолях, которые закрепляются над проёмом. По вертикальным краям проёма закрепляются стальные направляющие. Вал располагается на подшипниковых опорах, обеспечивающих вращение. Для поднятия полотна используется вальный привод.

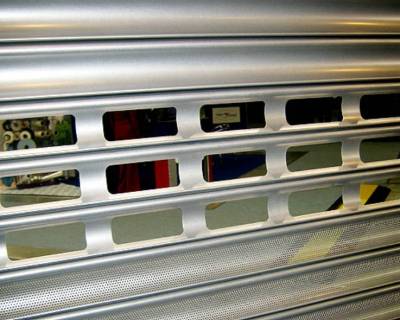

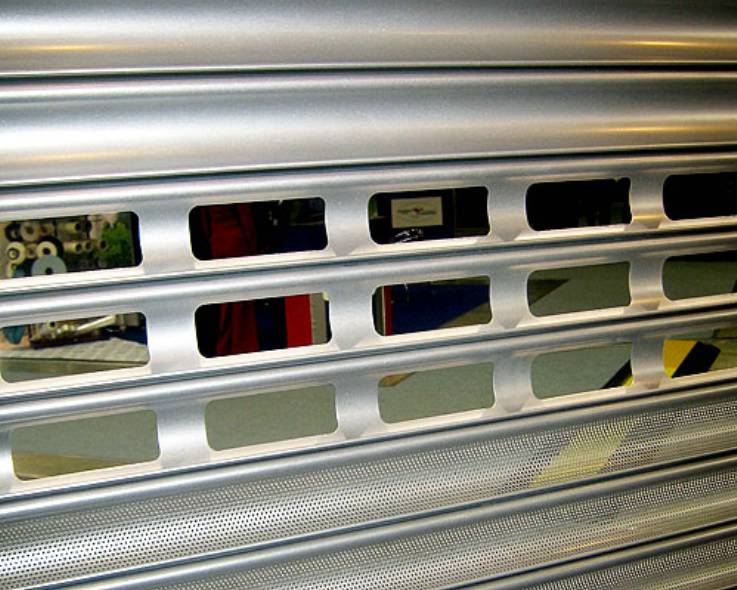

Стальные профили для полотна ворот. Полотно рулонных ворот собирается из стальных профилей. Компания «Door Star» изготавливает рулонные ворота из трех типов профилей роликовой прокатки:
~ сплошной (арт. RHS117);
~ перфорированный (арт. RHS117P);
~ решеточный (арт. RHS117G).
~ сплошной (арт. RHS117);
~ перфорированный (арт. RHS117P);
~ решеточный (арт. RHS117G).
Профили для рулонных ворот окрашиваются в базовые цвета: серебристый, белый, коричневый, серый, бежевый.
Консоль SR 425 имеет максимальную нагрузку до 12кН. В конструкцию консолей заложена возможность регулировки диаметров намотки и расположения рулона ворот по отношению к проему.
Направляющие профили производятся из стали и имеют высокую жесткость. Конструкция направляющих выполнена таким образом, что при попытке взлома полотно входит в зацепление с направляющим профилем, что исключает проникновение за защищенный рольворотами проем.
Валы. В конструкции рулонных ворот из стального профиля используются 2 вида валов — октагональный и круглый, которые различаются диаметром, толщиной стенки и весом полотна.
Октагональный вал.
Изготавливается из оцинкованной стали с толщиной стенки 2,5 мм. Имеет диаметр описываемой окружности 102 мм, используется в конструкциях с шириной полотна до 4 м и весом полотна до 200 кг.
Круглый вал.
Изготавливается из стали с толщиной стенки 4,5 мм, диаметр 159 мм. Используется в конструкциях с шириной полотна от 4 до 8 м и весом полотна от 200 до 400 кг.
Концевой профиль RA120E производится из алюминия, что делает его коррозийно-стойким и позволяет устанавливать в него морозостойкий и износоустойчивый уплотнитель. Уплотнитель обеспечивает плотное прилегание полотна. Возможно устанавливать уплотнитель, позволяющий использовать сенсорную защиту.
Электроприводы для рулонных ворот из стального профиля
Компания «Door Star» рекомендует применять для автоматизации рулонных стальных ворот вальные электроприводы известной немецкой компании GFA RV20.12-30 и RV40.15-40. В случае отключения электропитания предусмотрена возможность ручного открывания.
Базовая комплектация рольворот: полотно рулонных ворот, направляющие, вал в сборе, консоли, комплект электропривода, крепеж.
