Шлагбаумы
Шлагбаумы – недорогие и эффективные средства для регулирования въезда/выезда транспорта на закрытые территории (автостоянки, места парковки, гаражные комплексы, территории прилегающие к торговым и бизнес-центрам, промышленные и другие объекты).
 |  |  |
В последние годы у нас в стране и за рубежом широкое применение получили автоматические шлагбаумы. Это объясняется высокой надежностью их работы, простотой конструкции, низкой требовательностью к обслуживанию, эстетичностью.
Установка автоматического шлагбаума в месте регулирования движения автомобильного транспорта позволит Вам ускорить въезд/выезд автотранспорта на территорию, обеспечит требуемый уровень безопасности регулируемого проезда, придаст Вашей организации соответствующий имидж.
При покупке шлагбаума необходимо обратить внимание на следующие его параметры:
~ надежность конструкции (привода стрелы, узла крепления стрелы и т.д.);
~ тип привода стрелы (электромеханический или гидравлический);
~ максимальная длина устанавливаемой стрелы (определяется шириной перекрываемого проезда);
~ скорость подъема/опускания стрелы;
~ интенсивность работы шлагбаума (частота открывания/закрывания);
~ стойкость элементов конструкции к воздействию пыли, влаги и других неблагоприятных факторов окружающей среды;
~ диапазон рабочих температур шлагбаума;
~ возможность оснащения дополнительными устройствами, улучшающими работу
шлагбаума (пульт управления, прибор контроля доступа и т.д.);
~ возможность работы шлагбаума в автоматическом и ручном режимах (при отключении электропитания).

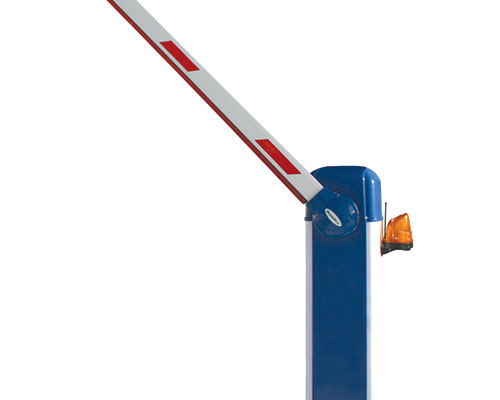

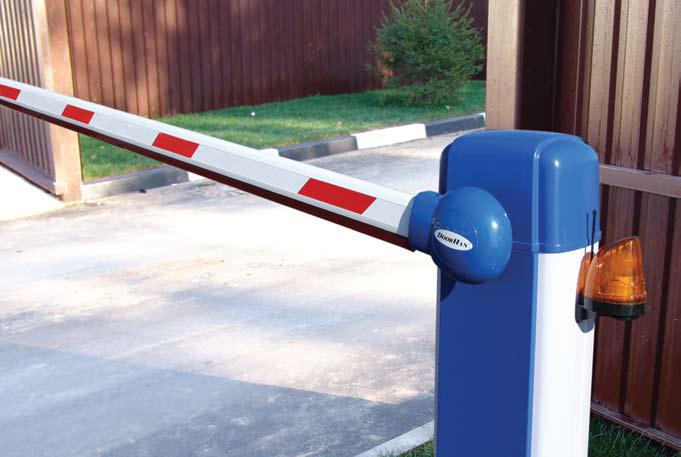

Шлагбаумы DoorHan Barrier-5000
Электромеханический шлагбаум BARRIER-5000 предназначен для автоматизации проездов шириной до 5 метров. Конструкция моторредуктора шлагбаума позволяет использовать его с высокой интенсивностью.
BARRIER-5000 идеально подходит для эксплуатации в российских условиях и соответствует необходимым требованиям безопасности. Благодаря усиленному редуктору шлагбаум обладает высокой надежностью и длительным ресурсом, а также соответствует необходимым требованиям безопасности.
Характеристики привода:
~ длина стрелы – 5 метров;
~ интенсивность использования 70%;
~ легкая и прочная алюминиевая стрела со светоотражающими наклейками и резиновыми накладками;
~ надежная фиксация стрелы в концевых положениях;
~ возможность открывания/закрывания при отсутствии электропитания, удобная и безопасная конструкция расцепителя.
Состав комплекта:
~ стойка шлагбаума;
~ стрела со светоотражающими наклейками и резиновой накладкой 5 м.;
~ встроенный блок управления;
~ крепежный набор для стрелы.
Дополнительно шлагбаум позволяет подключать любые аксессуары – внешние приемники, ключ-кнопки, устройства безопасности, кодовые клавиатуры и др.
Особенности привода:
~ идеально подходит для использования в российских условиях;
~ простой монтаж и запуск в эксплуатацию;
~ пониженные требования к точности настройки и балансировки;
~ быстрая и простая настройка привода;
~ удобный корпус блока управления IP65.
Интенсивность использования
Благодаря использованию специального мотор-редуктора шлагбаум обладает высокой интенсивностью использования, что является важным преимуществом при автоматизации проездов. Самоблокирующийся редуктор обеспечивает плавность хода и четкую фиксацию стрелы в крайних положениях. Несмотря на достаточно высокую скорость открывания и закрывания, плавная остановка в крайних положениях дает возможность избежать динамических нагрузок на систему, тем самым продлевая срок службы шлагбаума.
Балансировочный механизм
Балансировочный механизм шлагбаума имеет две специально подобранные пружины, которые значительно снижают нагрузку на силовые элементы привода. В конструкции использованы, пружины увеличительной длинны. При работе они нагружаются и деформируются незначительно, что позволяет интенсивно использовать их в течении всего срока службы шлагбаума. Кроме того пружины имеют специальное антикоррозионное покрытие.
Надежность
Благодаря простоте конструкции привода, а также использованию мощных шестерен редуктора шлагбаум обладает высоким ресурсом, кроме того привод не перегревается даже при интенсивном использовании. Конструкция электропривода шлагбаума малочувствительна к точности балансировки, что упрощает его запуск в эксплуатацию. Корпус шлагбаума надежно защищает внутренние элементы от воздействия окружающей среды.
Алюминиевая стрела
Алюминиевая стрела со светоотражающими наклейками имеет специальные усиливающие элементы в месте крепления, надежно фиксирующие ее на стойке. Нижний резиновый уплотнитель предотвращает удар в случае попадания в проем каких-либо объектов. Крепление стрелы защтщено декоративной пластиковой крышкой.
Безопасность
Шлагбаум оснащен блоком управления итальянского производства и соответствует всем необходимым требованиям безопасности. Блок управления дает возможность настройки усилия опускания стрелы, что позволяет предотвратить повреждение объектов находящихся в зоне действия стрелы. Блок управления находится в специальном корпусе, который удобно располагается внутри стойки шлагбаума. Для быстрого запуска шлагбаума все необходимые подключения уже выполнены.
Встроенный расцепитель
В случае отсутствия электроэнергии шлагбаум может быть разблокирован для открытия вручную. Балансировочный механизм позволяет поднимать стрелу без особых усилий. Для обеспечения максимального комфорта и безопасности совместно со шлагбаумом использовать любые дополнительные устройства.
Для обеспечения выполнения основной задачи – ограничения доступа – в зависимости от места установки и предъявляемых
требований шлагбаумы могут оснащаться различными вариантами стрелы.
 Юбочная стрела в закрытом положении |  Складная опора для стрелы в закрытом положении |  Складная стрела |  Круглая стрела |
Опора
Устройства безопасности
Для уличных ворот, калиток и шлагбаумов DoorHan предусмотрены электронные системы безопасности. Они призваны обе-
зопасить работу приводной автоматики.
Электронные системы защиты: оптосенсоры, фотоэлементы и датчик открытой калитки.
Оптосенсоры могут устанавливаться в стандартную стрелу шлагбаумов DoorHan или FAAC. Они срабатывают, останавливая
работу шлагбаума, если мягкий буфер его стрелы сталкивается с препятствием. Фотоэлементы устанавливаются парами перед
оборудованными автоматикой воротами, калитками или шлагбаумами и за ними, для остановки работы автоматики DoorHan,
если в проеме находится преграда. Датчик открытой калитки устанавливается на калитку и предотвращает движение ворот, пока
калитка не закрыта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШЛАГБАУМА DOORHAN BARRIER – 5000:
| Наименование характеристики | Barrier-5000 |
| Максимальная длина стрелы | 5 м |
| Максимальное время открывания | 6 сек. |
| Питающее напряжение | 220 В, 50 Гц |
| Тип стрелы | жесткая |
| Интенсивность использования (при 20 *С) | 70% |
| Габаритные размеры ДхВхГ | 270х1015х140 мм |
| Частота вращения двигателя | 1400 Об/сек |
| Потребляемая мощность | 220 Вт |
| Термозащита | 120 *С |
| Диапазон рабочих температур | от – 40 до + 55 *С |
| Мощность | 220 Вт |
| Класс защиты | IP54 |
| Концевые выключатели | магнитные |
КОМПЛЕКТ ШЛАГБАУМА DOORHAN BARRIER-5000 (КОМПЛЕКТ № 1):
|
Комплект шлагбаума | Количество |
| Базовый комплект шлагбаума Barrier-5000 со стрелой 5 м | комплект | |
| Состав комплекта: | ||
| Стойка шлагбаума Barrier со встроенным блоком управления (DoorHan) | 1 шт. | |
| Ловитель для стрелы (DoorHan) | 1 шт. | |
| Стрела алюминиевая для шлагбаума Barrier-5000 (DoorHan) | 1 шт. |
КОМПЛЕКТ ШЛАГБАУМА DOORHAN BARRIER-5000 (КОМПЛЕКТ № 2):
|
Комплект шлагбаума | Количество |
| Базовый комплект шлагбаума Barrier-5000 со стрелой 5 м | комплект | |
| Состав комплекта: | ||
| Стойка шлагбаума Barrier со встроенным блоком управления (DoorHan) | 1 шт. | |
| Ловитель для стрелы (DoorHan) | 1 шт. | |
| Стрела алюминиевая для шлагбаума Barrier-5000 (DoorHan) | 1 шт. | |
| Сигнальная лампа со встроенной антенной | 1 шт. | |
| Ключ-выключатель накладной | 1 шт. | |
| Фотоэлементы (новые) дальность до 40 м | 1 пара |
АКСЕССУАРЫ ДЛЯ ШЛАГБАУМОВ DOORHAN BARRIER 5000:
| Наименование аксессуара | Количество |
| Обогреватель универсальный для шлагбаумов DoorHan | 1 шт. |
| Блок управления приводом через телефон | 1 шт. |
| Приемник встраиваемый DoorHan | 1 шт. |
| Стрела алюминиевая для шлагбаума Barrier-5000 (DoorHan) | 1 шт. |
| Пульт дистанционного управления DoorHan 4-х канальный | 1 шт. |
| Радиокодовая клавиатура | 1 шт. |
| Стойка для фотоэлементов 0,5 м (DoorHan) | 1 шт. |
| Приемник внешний двухканальный 433 МГц | 1 шт. |
| Фотоэлементы (приемник-передатчик) дальность до 25 м | 1 пара |
| Сигнальная лампа со встроенной антенной | 1 шт. |
| Ключ-выключатель накладной | 1 шт. |
